動作確認　Ｎikon Nivo5.HC ノンプリズム 2級Aトータルステーション　(26'10-08)　

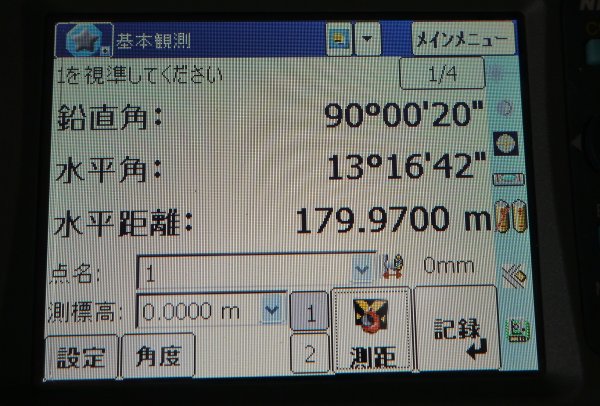

測距画像 他機種3台のプリズム測距平均値＝179.9702m 当機測距値=179.9700m。 ↑

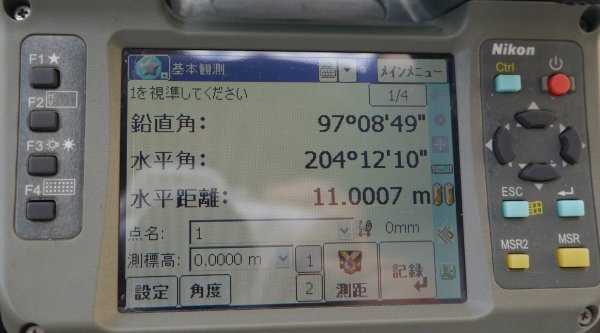

測距画像 鋼巻き尺実測値＝11.000ｍ プリズム測距値=11.0007m。 ↑

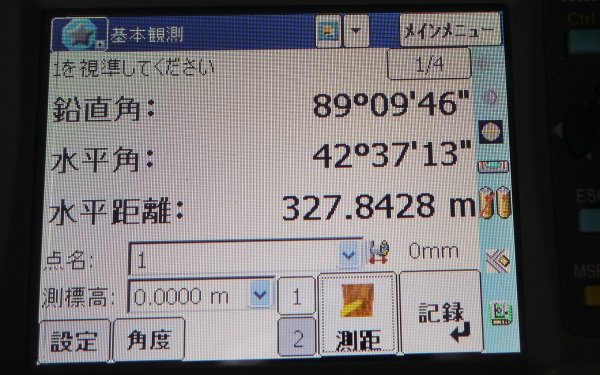

測距画像 NPモードで遠くの交通標識（2）までの測距値＝327.8428m。他機の測距値＝327.8303m。 ↑

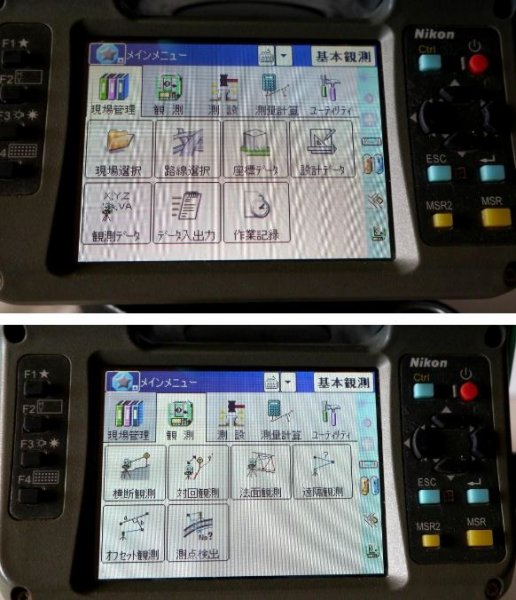

基本観測メニュー画像 ①現場管理・観測    ↑

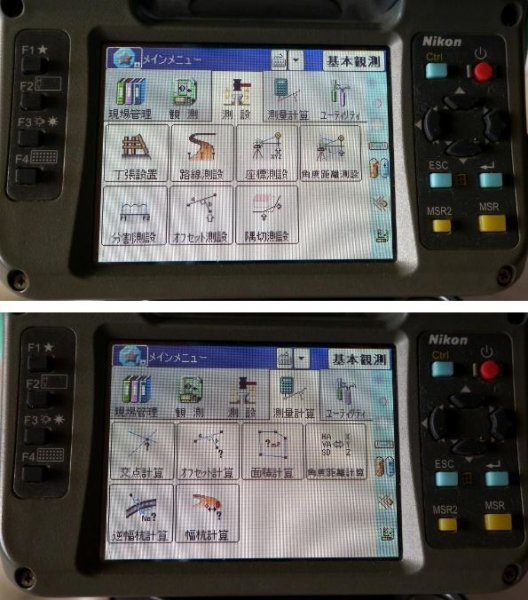

基本観測メニュー画像 ②測 設・測量計算   ↑

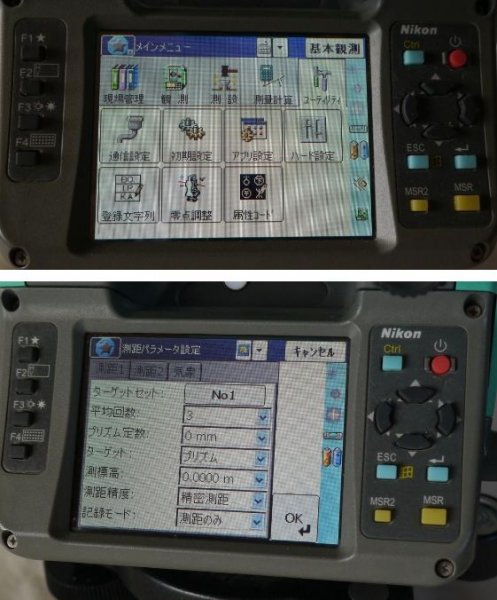

基本観測メニュー画像 ③ユーティリティ  と  測距パラメーター画像 ①測距1    ↑

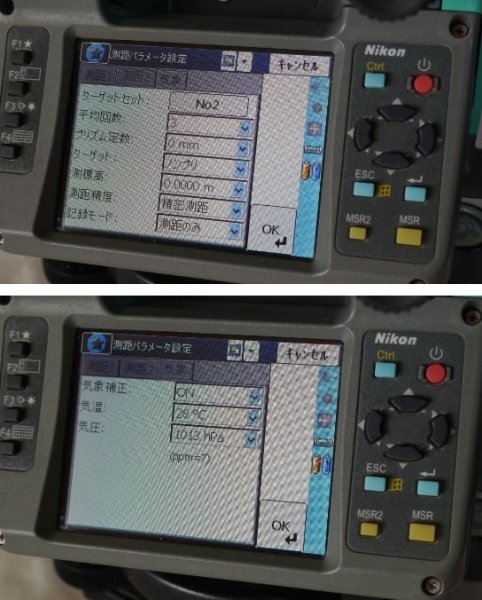

測距パラメーター画像 ②測距2 ・気象  ↑







■ 仕 様 ■
国土地理院認定 2級Aトータルステーション

望遠鏡
像 正立
有効径 45mm（50mm：測距光学系）
倍率 30×
視界 1°20'
分解力 3.0"
最短合焦距離 1.5m
レチクル照明 有
ルミガイド 有

測距部
測距範囲※1 【プリズムモード】
レフシート（5cm角）：1.5～300m
1素子プリズム： 1.5～5,000m

【ノンプリズムモード】1.5m～300m（コダックグレー90％）

精度※2 【プリズムモード】
精密測距モード
±（3＋2ppm・D）mm（-10℃～＋40℃）、
±（3＋3ppm・D）mm（-20℃～－10℃及び＋40℃～＋50℃）

高速測距モード
±（10＋5ppm・D）mm

【ノンプリズムモード】
精密測距モード
±（3＋2ppm・D）mm（-10℃～＋40℃）、
±（3＋3ppm・D）mm（-20℃～－10℃及び＋40℃～＋50℃）

高速測距モード
±（10＋5ppm・D）mm

測距時間※3 【プリズムモード】
精密測距モード：1.5秒
高速測距モード：0.8秒
【ノンプリズムモード】
精密測距モード：1.8秒
高速測距モード：1.0秒

気象補正 【使用温度範囲】-20℃～+50℃
【気圧範囲】553hPa～1,332hPa

プリズム定数設定 -999～999mm

レーザクラス クラス1（レーザポインタ：クラス2）

測角部
測角方式 光学式アブソリュートエンコーダによる電気的読み取り方式
精度※4 5″
角度分解能 1"/5"/10"
角度自動補正機構 2軸（直交方向）、静電気容量検出方式、補正範囲±3’
微動方式 フリクションクラッチ式エンドレス微動

気泡管感度
円形気泡管 10'/2mm

求心望遠鏡
光学求心式 【像】 正立
【倍率】3×
【視界】5゜
【合焦範囲】0.5m～∞

表示部
型式 グラフィック表示
（正側：320×240ドット屋外仕様カラー、反側128×64ドットモノクローム） バックライト照明付

データ記録
内部メモリー トータル500,000点以上
編集機能 現場数制限無し
外部メモリー※5 USBメモリー
データ通信機能※5 RS-232Cケーブル、USBケーブル

搭載ソフトウェア
搭載ソフトウェア LANDRiV－基本測量/中心線測量/横断測量/対回測量/測設/各種測量計算/データ送受信（APA/SIMA対応）

本体
形状 149（幅）×145（長さ）×306（高さ）mm
質量 約3.7kg＜シフトタイプ＞
防塵・防水機能 IP66

内部バッテリ
使用時間※6 約7.5時間（連続ｊ測距測角）
約 16時間（30秒毎測距測角）
約 20時間（連続測角のみ）

質量 約0.1kg


■付属品
・本体収納ケース
・バッテリー  1
・充電器
・スタイラスペン  1
・調整棒     3
・レンズキャップ
・簡易マニュアル


〇下記項目の点検・確認いたしました。[両面表示タイプのトータルステーションです。]

■ 外 観 ■
・本体は、大きなシミやキズはありません。（画像参照）
・対物・接眼・錘球レンズにしみ・キズ・カビはありません。
・液晶パネル両面とも表示問題ありません。(ドット抜けありません)
・操作パネルにキズ・汚れ・破損などの損傷はありません。
・望遠鏡の十字線はクリアに見えます。
・整準台取付はシフト式です。
・収納ケースの留め具が補修されています。


■ 動作確認 ■
・各操作部は全てスムーズに動きます。
・電源動作確認済みです。
・バッテリーの着脱問題ありません。
・電源スイッチのON・OFF問題ありません。
・液晶表示部に情報がクリアに表示されます。
・液晶のバックライト 点灯します。
・望遠鏡ピント合わせ正常、調整ツマミ正常です。
・十字線のピント合わせ・傾き及び光学垂球問題ありません。
・電子気泡管及び円形気泡管の水準問題ありません。
・正反転視準（視準誤差の確認）問題ありません。
・測角及び測距精度は、問題ありません。
・レーザー照射及びルミガイド共に問題ありません。
・全体的に各操作の動作確認をいたしましたが問題はございませんでした。

※各部の操作や測角及び測距の精度を主に点検確認しています。
  以上の様な状況です。どうぞ入札の参考にしてください。



※その他事項
 各種設定は落札者様の希望に合わせて設定してください。
 バッテリーと充電器は未使用品です。
