精度確認　TOPCON ノンプリ QS5A 自動追尾トータルステーション (26’09-19 )

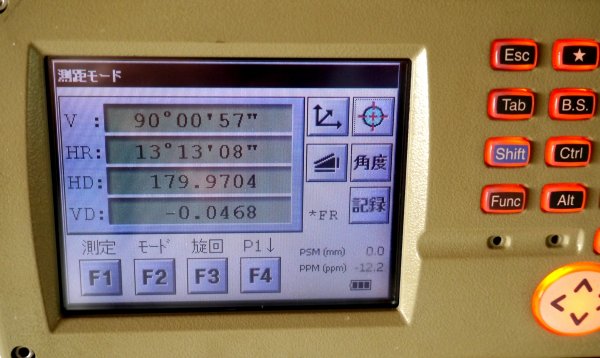

測距画像（1) 他機種3台の測距平均値＝179.9702m 当機プリズム測距値=179.9704m。 ↑

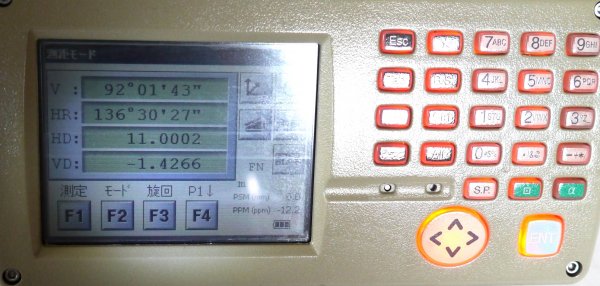

測距画像（2) 鋼巻き尺実測値＝11.000ｍ プリズム測距値=11.0002m。 ↑

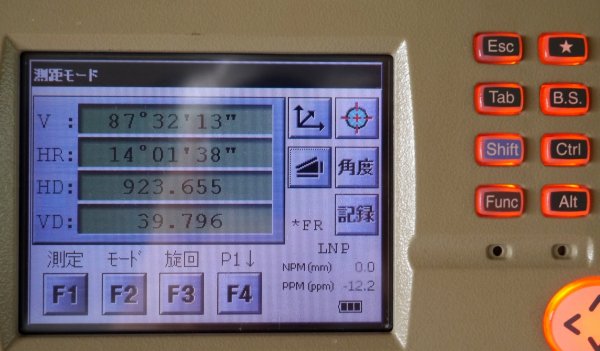

測距画像（3） 遠くの給水塔のロングノンプリ測距値＝923.655m。↑

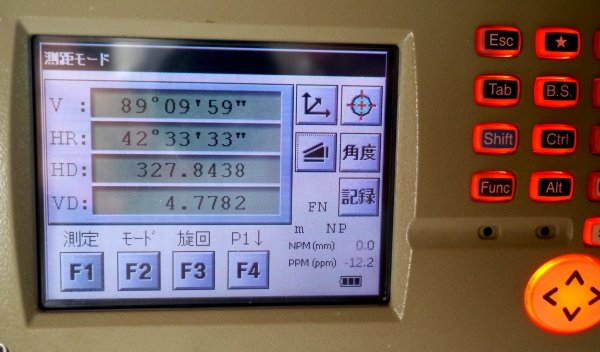

測距画像（4） 任意（遠方の交通標識版）のノンプリ測距値＝327.8438m。↑





■ 仕  様 ■
▼望遠鏡
全長：165mm
有効径 45mm(EDM：50mm)
倍率：30x
像：正立
視界：1°30′
分解力：3″
最短合焦距離 ：1.3m

▼測距部
測距範囲（斜距離）気象条件
●１プリズム通常：3,000m
  ピンポールプリズム 1,000m
精度：±（2mm＋2ｐｐｍ×D）M.S.E

●ノンプリズム
測距範囲 1.5m～250m
精度：±（5ｍｍ）Ｍ．Ｓ．Ｅ
●ノンプリズムＬモード
  測距範囲 5ｍ～2000ｍ
  精度：±（10mm＋10ｐｐｍＸD）M.S.E

気象補正：有り
プリズム定数補正：有り
動作温度範囲
両差補正：有り

▼測角部
測角方式 ：アブソリュード測角方式
検出方式 ：H：両側、V：片側
表示単位：5″/1″
精度    5″
目盛直径：71mm


▼鉛直角補正装置
形式 ：2軸自動補正
方式
作動範囲：±3′

▼軸
▼気泡管感度
円形気泡管：30″/2ｍｍ
托架気泡管：10′/2ｍｍ

▼求心望遠鏡
倍率 ：3ｘ
合焦範囲：0.5ｍ～∞
像：正立
視界：4°

▼寸法
本体のみ （L）338（高さ）×201（長さ）×201（幅）

▼重量
本体：7.1ｋｇ

▼内部電源
BT-65A、DC7.4V、5,000ｍAH
連続追尾：約3.5時間 測角測距：約3.5時間






■ 本体及び付属品 ■
・本体
・収納ケース
・バッテリーパック     １
・充電器とアダプター
・測量基本CE
・スタイラスペン 1
・レンズホルダー
・レンズキャップ
・レインカバー
・レンズクロス
・調整工具
・USBケーブル
・取扱説明書CD＆クイックマニュアル
・吊ベルト



■ 外 観 ■
・本体は、大きなキズ・しみ・汚れがなく画像の様にきれいです。
・対物・接眼・錘球レンズにしみ・キズ・カビはありません。
・液晶パネル表示問題ありません。
・操作パネルにキズ・汚れ・破損などの損傷はありません。
・電源スイッチの破損・損傷はありません。
・望遠鏡の十字線はクリアに見えます。
・望遠鏡ピント合わせ正常、水平・垂直のロック及び微調整ダイヤル正常です。
・整準台は着脱式です。


■ 動作確認 ■
・電源動作確認済みです。
・バッテリーパックの装着は問題ありません。
・電源スイッチのON・OFF問題ありません。
・両面の液晶表示部に情報が表示されます。
・液晶のバックライト 問題ありません。
・液晶タッチパネル両面共に問題ありません。
・望遠鏡及び十字線のピント合わせ問題ありません。
・デジタル気泡管及び円形気泡管の水準問題ありません。
・十字線の傾き問題ありません。
・正反転視準（視準誤差の確認）問題ありません。
・光学垂球問題ありません。
・レーザーポインター及びポイントガイド共に問題ありません
・自動追尾及びサーチ機能問題ありません。
・その他各種の操作一通り確認いたしましたが問題ありませんでした。
・プリズムを動かすと自動で追尾することを確認しました。

※各部の操作や測角及び測距の精度を主に点検確認しています。どうぞ入札の参考にしてください。
   出品にあたり動作と機器操作の確認を行いました。




■ その他 ■
測角及び測距の数値は精度確認画面の様に問題ないようです。

〇即使用可能だと思います。
